采空区“三带”采样方法

采用埋管抽气法观测采空区气体浓度分布，此次采空区内的气体成分采用埋管抽取检测，测定范围大约距工作面200m左右，每间隔50m设一个测点，保持采空区内部进回风侧各3个测点，上下顺槽同时观测。待氧气浓度低于5%以下，观测即可结束。

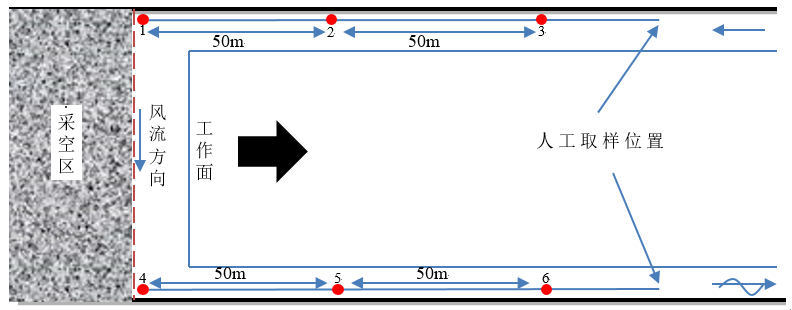

在工作面两顺槽沿底板靠近煤壁铺设单芯束管，束管在铺设过程中使用3英寸钢管作为保护套管，为了监测采空区真实气体分布，防止采空区积水堵塞束管，并便于束管埋设，进回风侧煤柱壁处预埋的束管进气口距离底板高度为1.5m以上，固定于煤壁锚网上防止滑落。具体分布如图所示。

进风侧的1﹑2﹑3号测点在不取气时用塑料密封好，放置在隐蔽地点，加以保护。其中，1﹑2﹑3号测点由于与束管监测系统相连过于麻烦，所以需要利用抽气泵进行采样分析。另外，在工作面回风巷道设置四个人工取气测点，编号为4、5、6号点。组织专人每天用球胆（气囊）取气，送至地面色谱站用取气色谱分析法测定，不能使用便携仪器测定，同时记录当时测点的温度。

采空区的气体成份采用埋设束管进行抽气以便分析测定。束管在铺设过程中应使用1.5英寸钢管作为保护套管，为了便于区分不同的测点，束管应使用不同颜色的束管，直径8mm，束管端头应使用过滤式探头。每根束管负责一个测点的气样，为了防止采空区积水堵塞束管，每个探头抬高0.5m以上。同时在探头外用留有孔的铁箱罩住，以防挤压，整个管路需要尽量贴近煤壁，探头必须固定在煤壁下方，防止采煤过程中倒下。引线从1.5英寸的钢管内拉出。在铺设的过程中还应注意以下三点：

1）每个测点的探头都应在引出的过程中标示清楚其具体测点号；

2）在铺设探头的过程中，所有的管路应紧切煤体以减少垮落压断的可能性。
